Dettagli:
|
Nome: | Scala mobile K a sistema singolo | Velocità: | 0.5M/S |
---|---|---|---|
Altezza: | H≤6000 mm | angolo: | 35° |
Modello: | Scala mobile K a sistema singolo | Garanzia: | 12 mesi dopo la spedizione |
Materiale: | Acciaio inossidabile 304 | Sistema di controllo: | Sistema di controllo dell'elevatore di VVVF |
Prodotto: | Scala mobile K a sistema singolo | ||
Evidenziare: | ascensore ad alta velocità,la costruzione solleva gli elevatori |

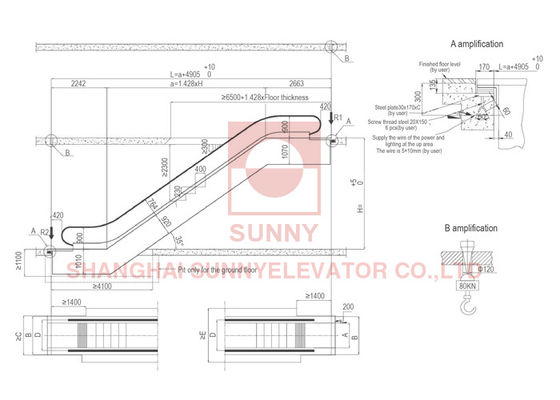

SN-XDM35° Disegno di costruzione di scale mobili K in sistema singolo (in interno)
Classe di sicurezza:
Forza di reazione
Larghezza di passo | 600 | 800 | 1000 | Commenti |
R1 ((KN) | 3.5xL+15.5 | 4xL+17 | 4.5xL+18.5 | L'unità di L è M. |
R2 ((KN) | 3.5xL+10 | 4xL+11 | 4.5xL+11.5 |
Tabella delle regole di estensione della parte superiore delle scale mobili interne
Potenza | |||||
Larghezza di passo | < 15 kW | 15 kW | 2x11KW | 2x15KW | |
NO VVVF | 600 | 417 | 417 | / | / |
800 | 0 | 0 | 500 | / | |
1000 | 0 | 0 | 500 | 800 | |
VVVF | 600 | 417 | 417 | / | / |
800 | 0 | 200 | 500 | / | |
1000 | 0 | 0 | 500 | 800 |
Misuratore di potenza (larghezza di passo 1000 mm velocità 0,5 m/s)
5.5KW | 8KW | 11 kW |
1.5m≤H≤3.5m | 3.5m5.0m | |
Specifica e dimensione standard
Modello | XDM-600K | XDM-800K | XDM-1000K | |
Larghezza di passo | A | 600 | 800 | 1000 |
Larghezza decorativa | B | 1140 | 1340 | 1540 |
La costruzione è aperta larghezza | C | 1200 | 1400 | 1600 |
Distanza tra le maniglie | D | 838 | 1038 | 1238 |
La costruzione è aperta larghezza | E | 1778 | 1978 | 2178 |
Specifica ((Tipo di stanza a fila singola 1500)
Modello | SN-XDM/SN-XCM/SN-XFT35-600K | |
SN-XDM/SN-XCM/SN-XFT35-800K | ||
SN-XDM/SN-XCM/SN-XFT35-1000K | ||
Velocità | 0.5 m/s | |
Altezza | H≤6000 mm | |
Angolo | 35° | |
Forza di supportoR1 | KN: | |
Forza di supportoR2 | KN: | |
Peso | KN: | |
Potenza fornitura | Potenza | di potenza superiore a 1 kVA |
Illuminazione | Fase singola AC 220V 50Hz |
Domande frequenti
1I fili dell'ascensore sono resistenti?
La configurazione non è solo per la corda e il carico nominale, ma anche considerata la dimensione della trazione, di conseguenza,la resistenza alla trazione della corda è maggiore del peso del sollevamentoIl fattore di sicurezza è dotato di più di quattro corde di filo, quindi non si rompe contemporaneamente.
2- E' pericoloso per un arresto di corrente improvviso durante il funzionamento dell'ascensore?
In caso di guasto di corrente, i freni dell'ascensore si bloccano automaticamente.i dipartimenti di alimentazione elettrica, come la cessazione prevista, preavviso sono anche in funzione.
3Ci farà male quando si chiuderà all'improvviso?
Nel processo di chiusura, se le persone toccano la porta del corridoio, la porta dell'ascensore si riavvierà automaticamente senza alcun pericolo.Questa azione di commutazione rende l'ascensore impossibile da chiudere e persino riaprire.Inoltre, la forza di chiusura è disponibile anche qui.
4Come va l'ascensore?
Gli ascensori sono azionati con una corda di filo a contrappeso attraverso il tractor, facendo alti e bassi sulla rotaia guida.
5L'installazione delle scale mobili e' complicata?
Riteniamo che le funzioni di una scala mobile non siano necessariamente proporzionali alla complessità dell'operazione.in modo che l'attrezzatura sia più precisa ed efficiente e permetta una messa in servizio più facile e conveniente.
6Hai qualche certificato?
Sì, lo facciamo con certificati ISO9001 / CCC / CE per voi.
